萝卜单路双向RZ7886有刷电调!更新!

电调 萝卜 2021-07-07 4914 次浏览 6个评论

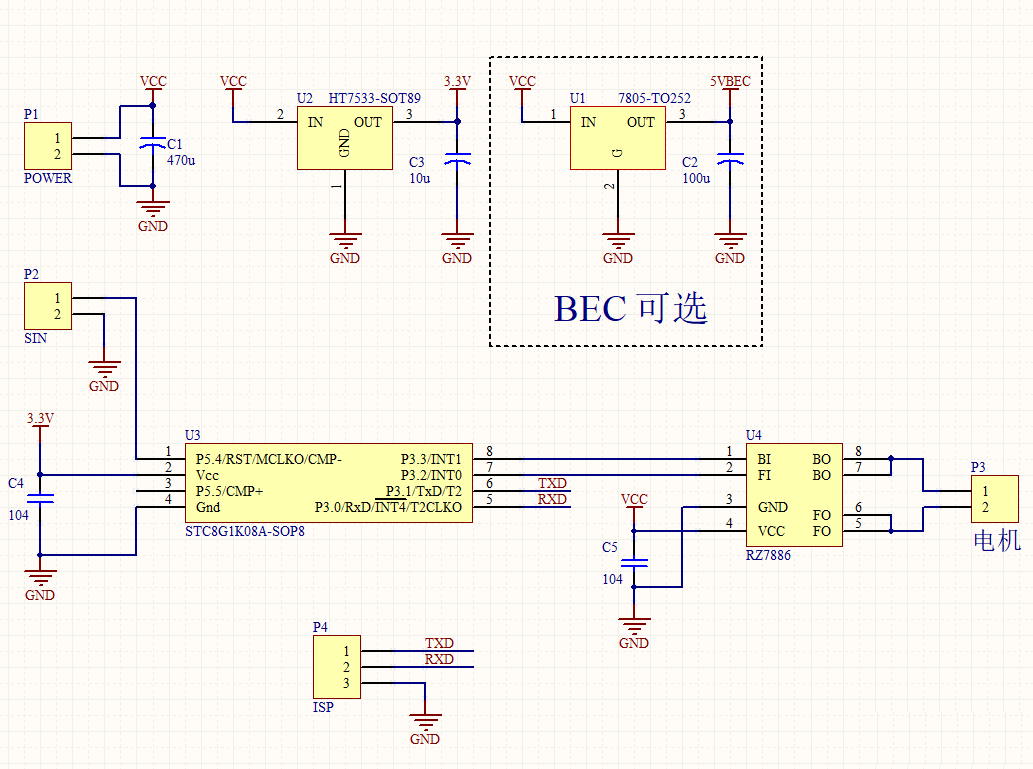

STC+RZ7886单路双向有刷电调原理图+固件!!!


1S供电使用时不需要加稳压(HT7533),2S 3S供电需要加稳压!BEC电路可选自己根据情况增减!

!!!重要说明:如果输入到电调的信号被干扰,电机抖动的话可以在每路信号输入上增加如下滤波电路!




------------------------------------------------------------------------------

2023年10月3日更新:

最新版固件支持STC8G1K08、STC8G1K08A 两种单片机型号!

单片机频率设置为 35MHz !

电机控制精度调整为双向模式每半边200级精度!

将舵量打到最大(1900-2000之间)再给电调上电可改变电机旋转方向无需改电机线!

------------------------------------------------------------------------------

下方是文件包分享地址!!!

链接:https://pan.baidu.com/s/1yttB4dsscaBg04WKoD8KoQ

提取码:g6i2

已有 4914 位网友参与,快来吐槽:

1#kerr  2022-01-12 22:48:06 回复该评论
RZ7886能用RZ7889代替吗?
1#萝卜  2022-01-15 17:42:18 回复该评论
可以!但是电流不一样大!
2#吴嘟嘟  2022-08-23 11:13:45 回复该评论
请问RZ7886 输入端输入的是什么信号?我有个莽牛的模型。他是接收电调一体的板。我想跨过一体板的电调把它单独当接收机用。不知道可不可行?
2#萝卜  2022-08-31 19:05:05 回复该评论
7886芯片输入的是高低电平信号或PWM
3#随缘就好  2022-12-15 23:52:58 回复该评论
这个芯片有双路双向的固件吗?
3#萝卜  2023-01-16 11:22:22 回复该评论
没有这个我没做!
