双路90舵量信号转双路180度舵量信号!舵量放大!时间转换!

其他 萝卜 2022-06-28 1487 次浏览 0个评论

因为群里有人需要所以抽一点时间写了个舵量转换的小程序!

1000-2000us转500-2500us!

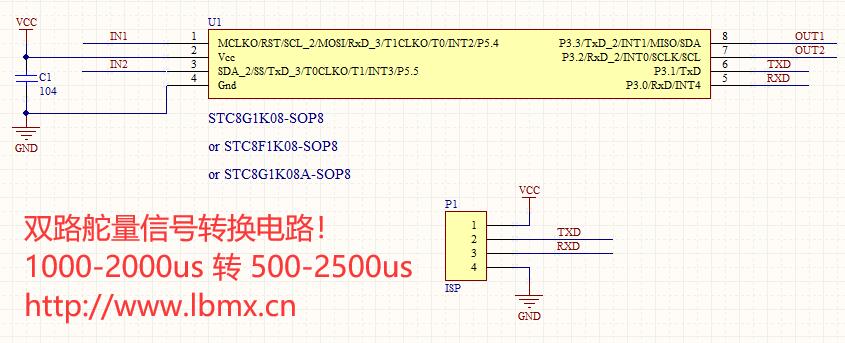

双路90舵量信号转双路180度舵量信号原理图。

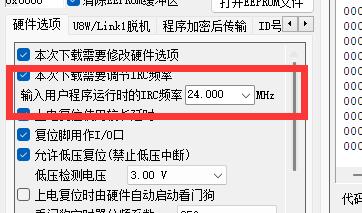

刷固件时单片机时钟频率请设置为24MHz!!!


输入端信号检测精度为0.5us步进。。。。。。

单片机固件支持单路版和双路版,双路版必须同时输入双路信号才工作只输入一路不工作!只用一路的请刷单路固件!

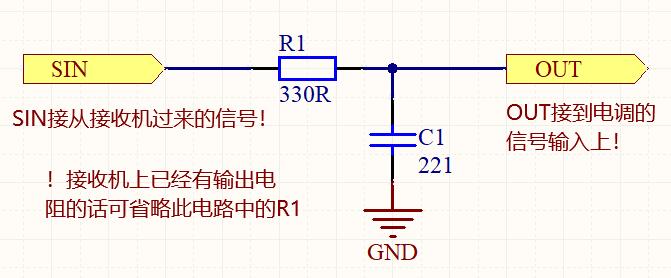

如果输入的信号被干扰请在信号输入增加如下或类似的滤波电路!


固件下载地址:

链接:https://pan.baidu.com/s/1f0rK3I5mIbpMpGJWoMeovQ

提取码:fmo6
